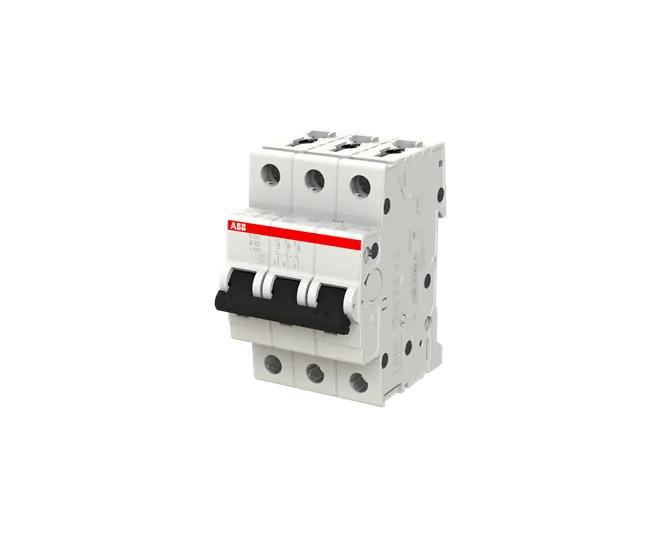

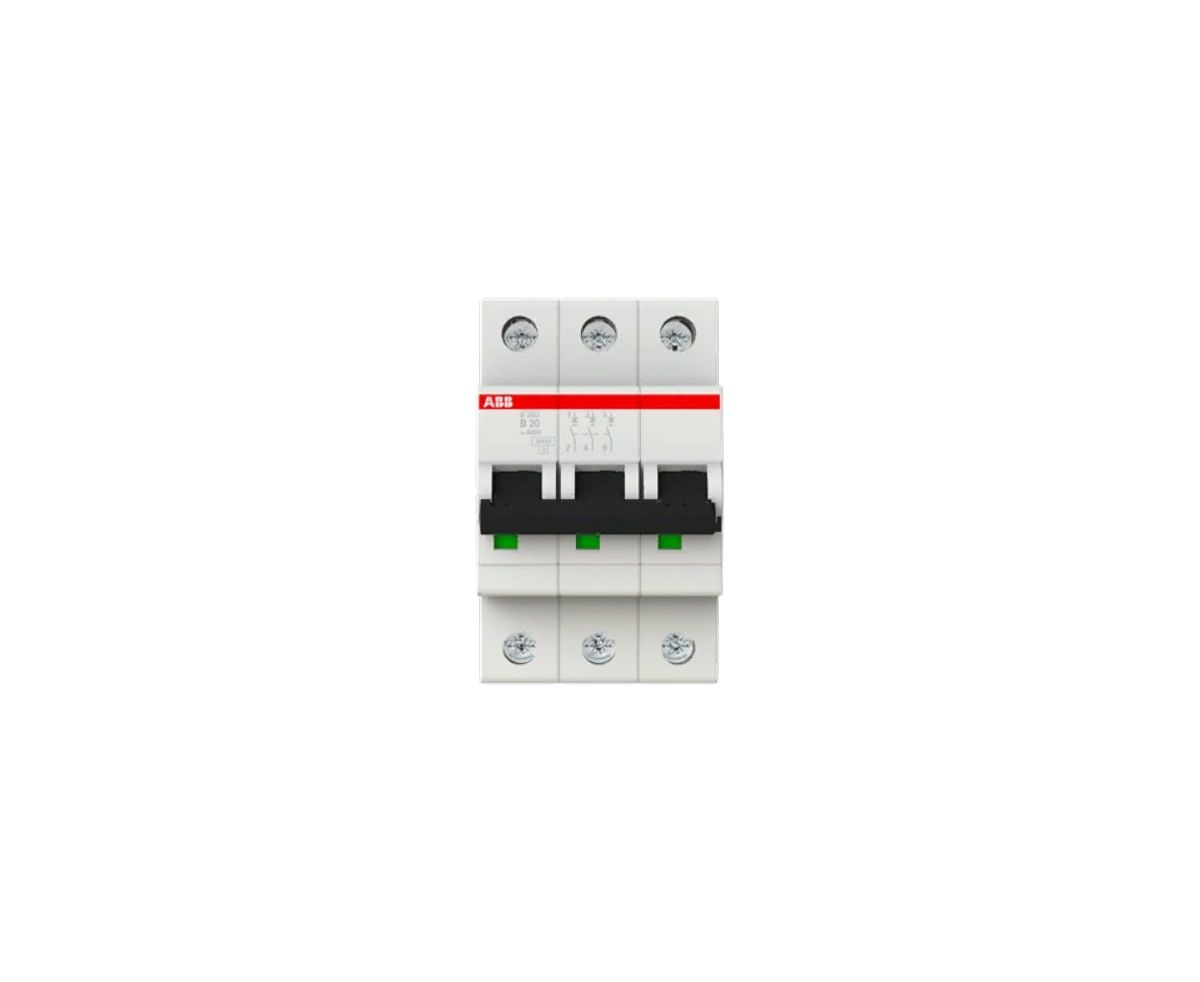

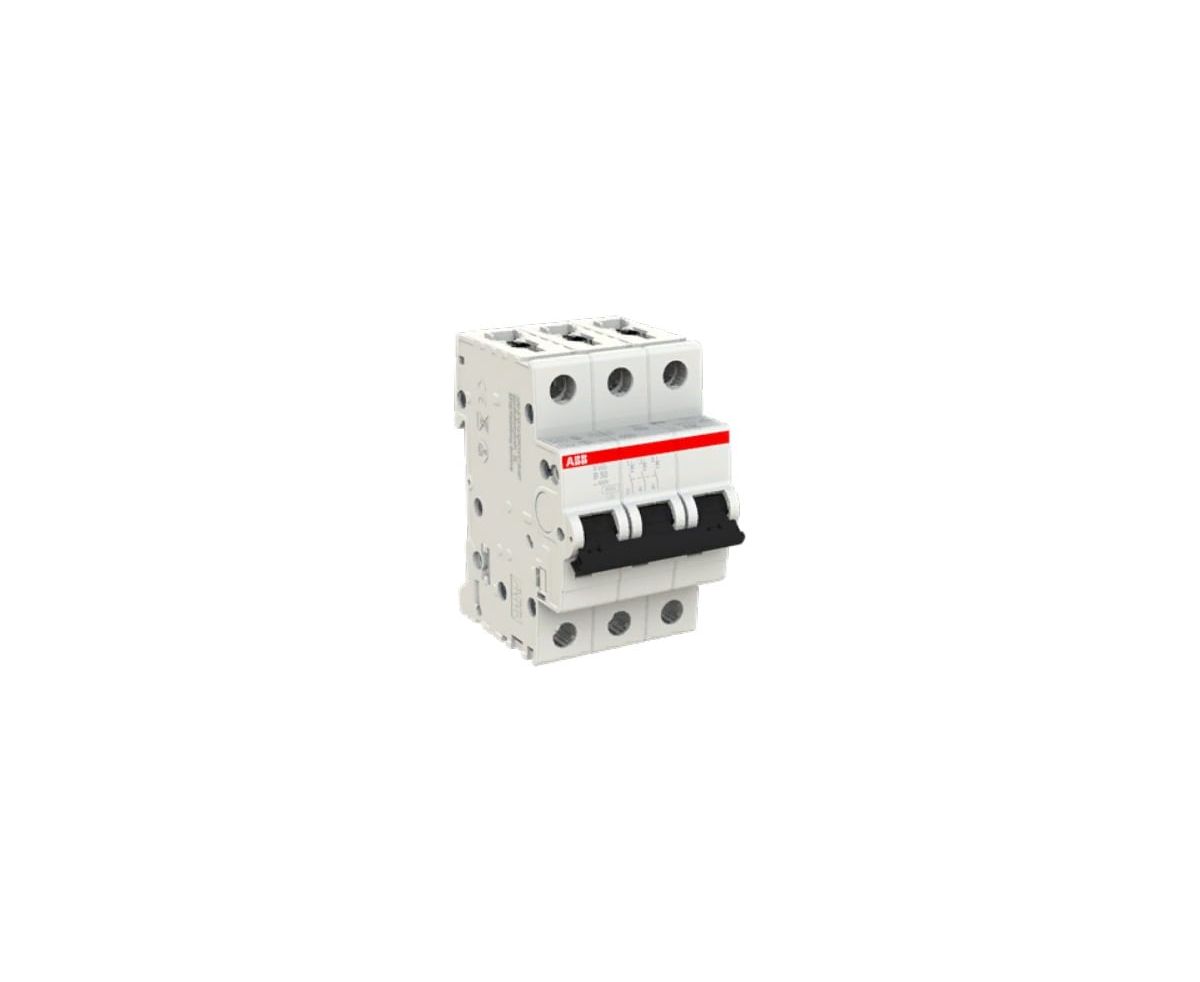

Автоматический выключатель ABB S203 (2CDS253001R0635) 3P 63А 6kA

Миниатюрные автоматические выключатели System pro M compact S200 ограничивают ток. Они имеют два различных механизма срабатывания: механизм задержки срабатывания от перегрузки и электромеханический механизм срабатывания для защиты от короткого замыкания. Доступны в различных вариантах исполнения.

ИС (B, C, D, K, Z), конфигурации (1P, 1P+N, 2P, 3P, 3P+N, 4P), отключающая способность (до 6 кА при 230/400 В переменного тока) и номинальные токи (до 63 А). Все автоматические выключатели серии S200 соответствуют стандартам IEC/EN 60898-1, IEC/EN 60947-2, UL1077, что позволяет использовать их в жилых, коммерческих и промышленных помещениях. На модели S200 можно установить вспомогательный контакт с нижним креплением, что позволяет сэкономить 50% места.

Напряжение диэлектрического испытания: 50/60 Гц - 1 мин 2 кВ

Номинальная предельная отключающая способность при коротком замыкании (мкм ) :

(230 В переменного тока) 20 кА

(400 В переменного тока) 10 кА

(440 В переменного тока) 10 кА

(230 В) 20 кА

(400 В) 10 кА

Номинальная отключающая способность при коротком замыкании (I cs ):

(230 В переменного тока) 15 кА

(400 В переменного тока) 7,5 кА

(440 В переменного тока) 7,5 кА

Технические характеристики

Тип

модульный

Род тока

AC(переменный ток)

Тип монтажа

на DIN-рейку

Номинальное напряжение

380 В

Отключающая способность

6 кА

Климатическое исполнение

УХЛ-3

Степень защиты

IP20

Количество полюсов

3

Тип расцепления

B

Цвет корпуса

серый

Номинальный ток

63 А

Вес нетто

0.375 кг

Высота

88 мм

Ширина

52.5 мм

Глубина

69 мм

Модельный ряд

S203
