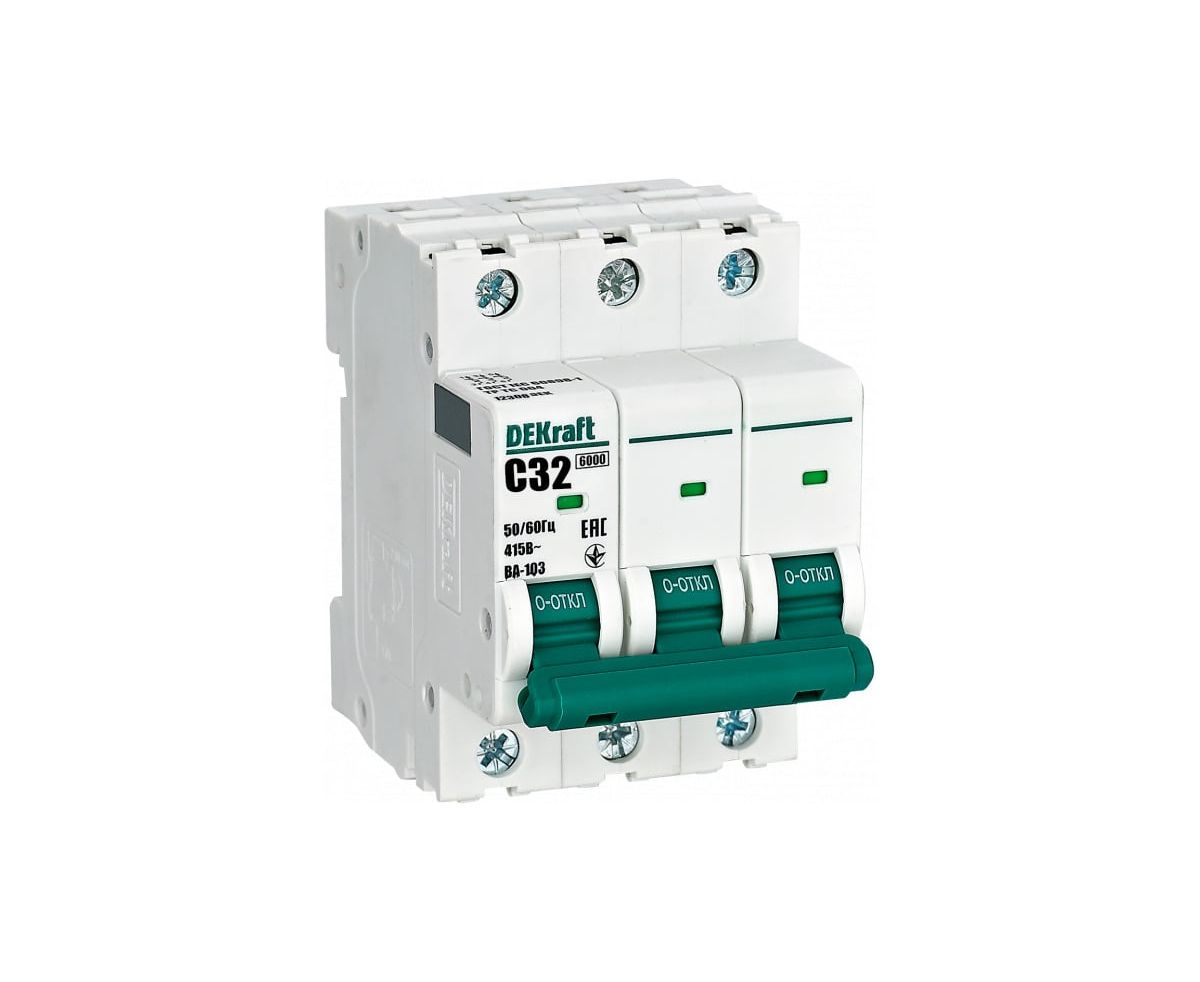

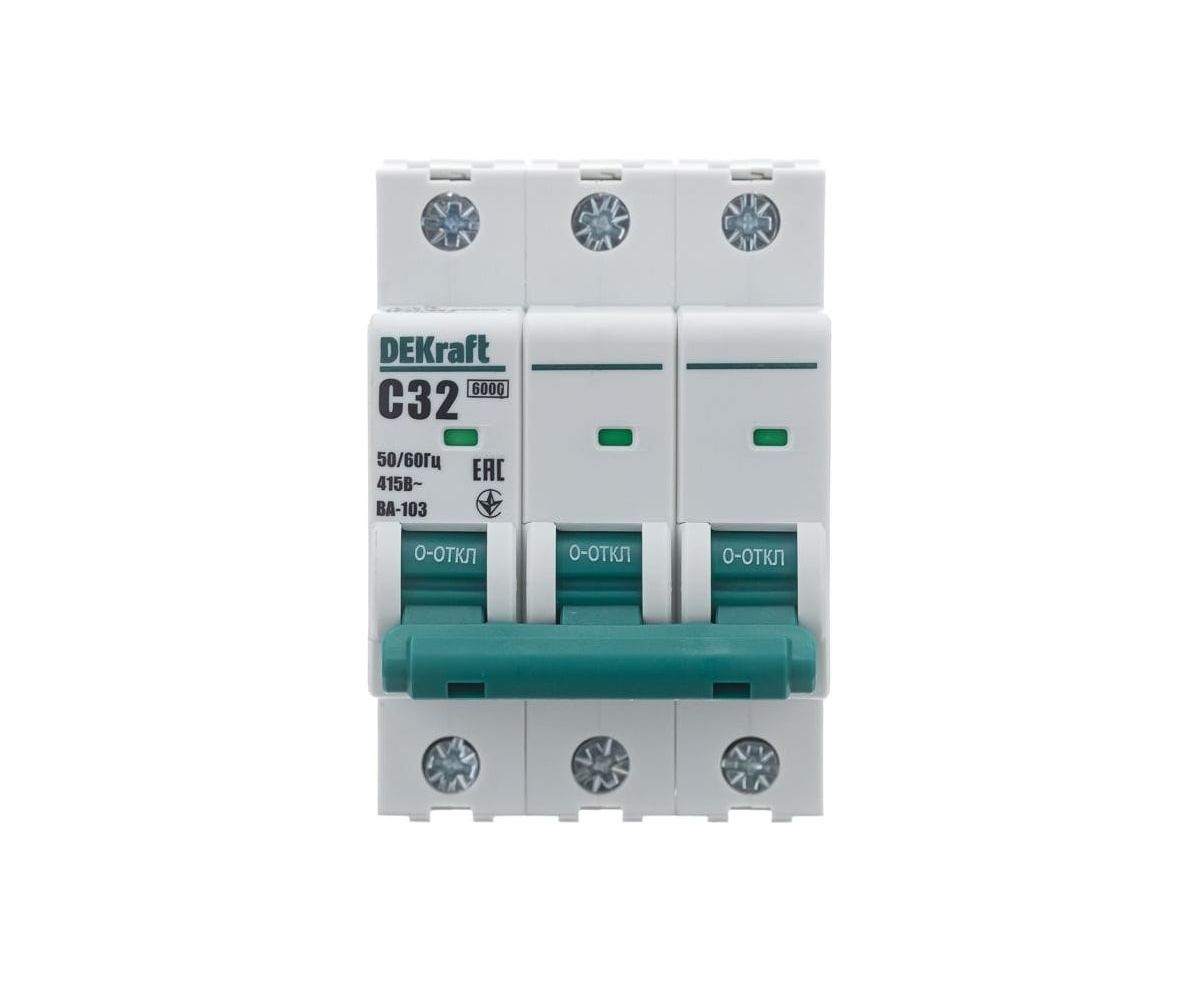

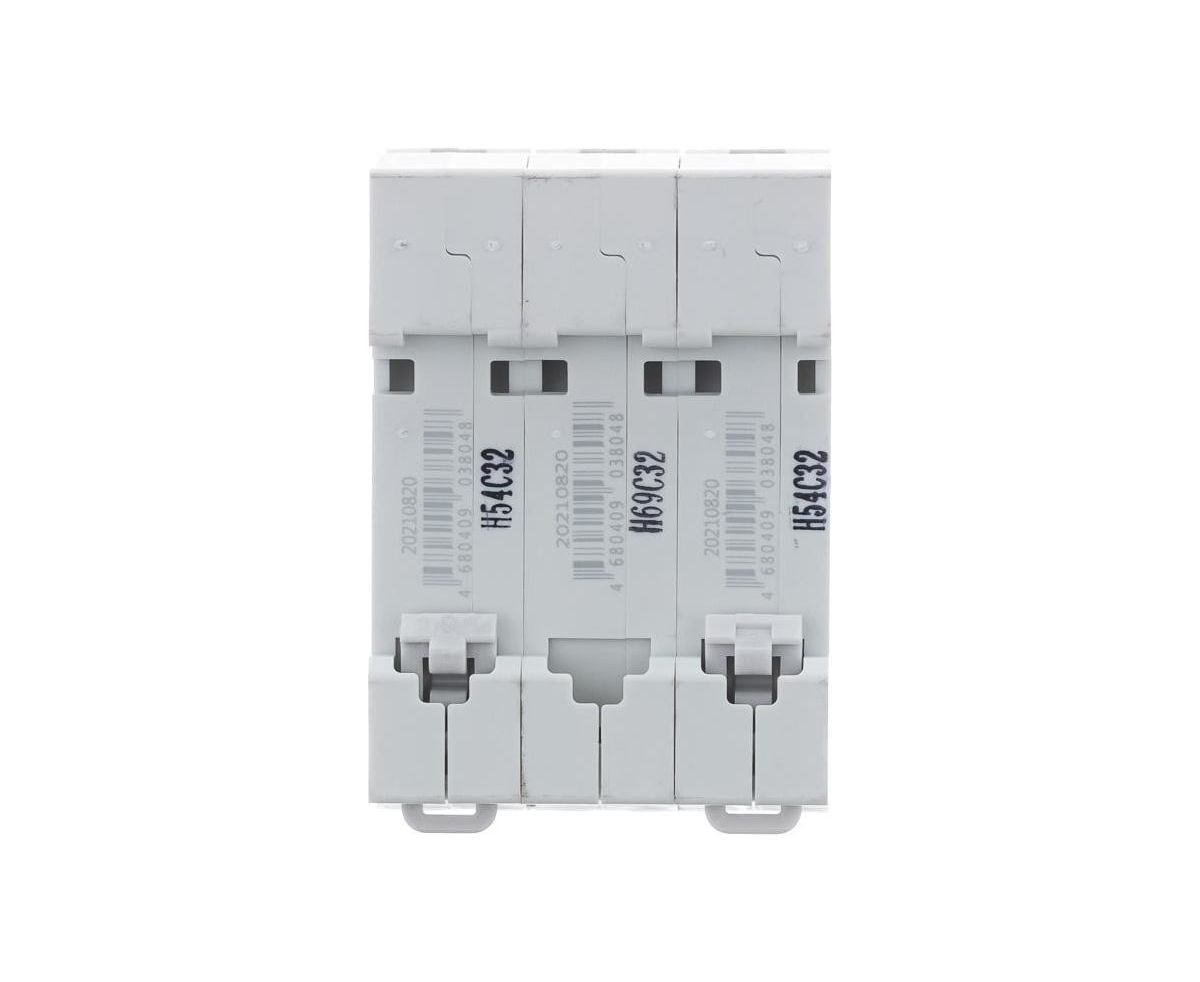

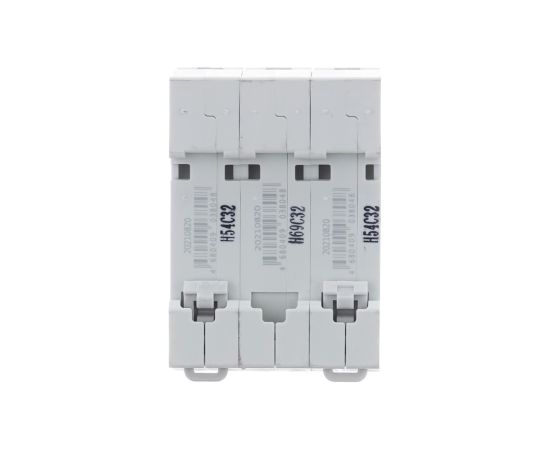

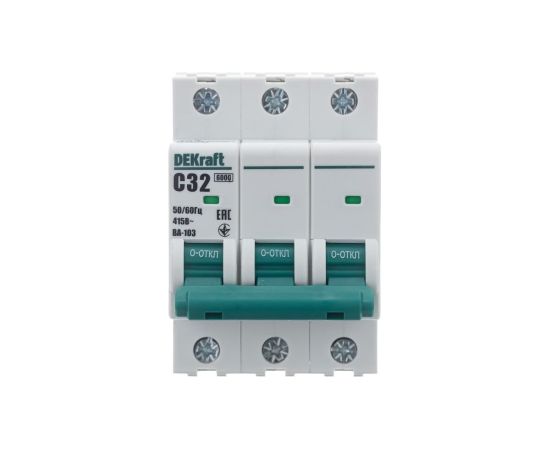

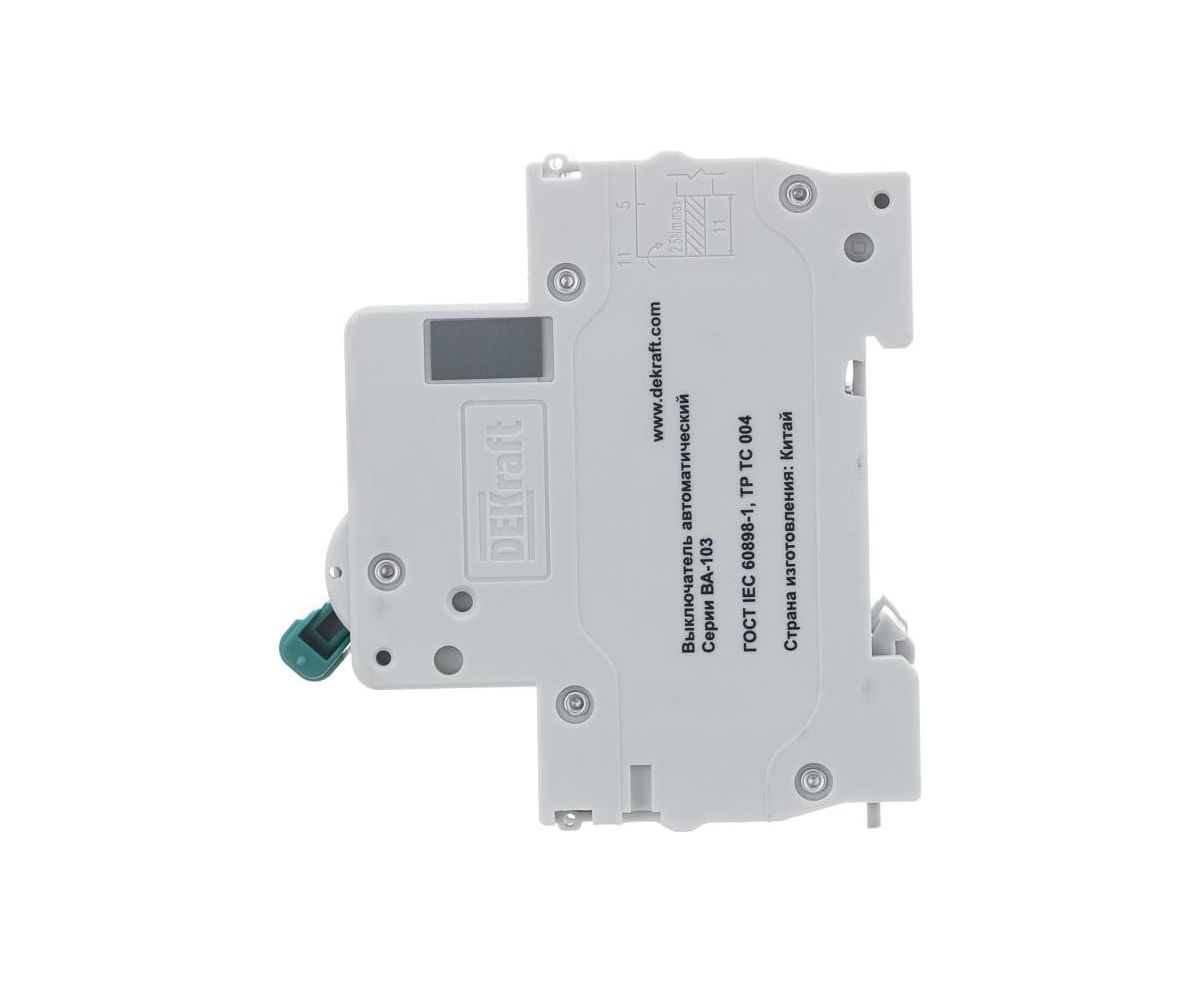

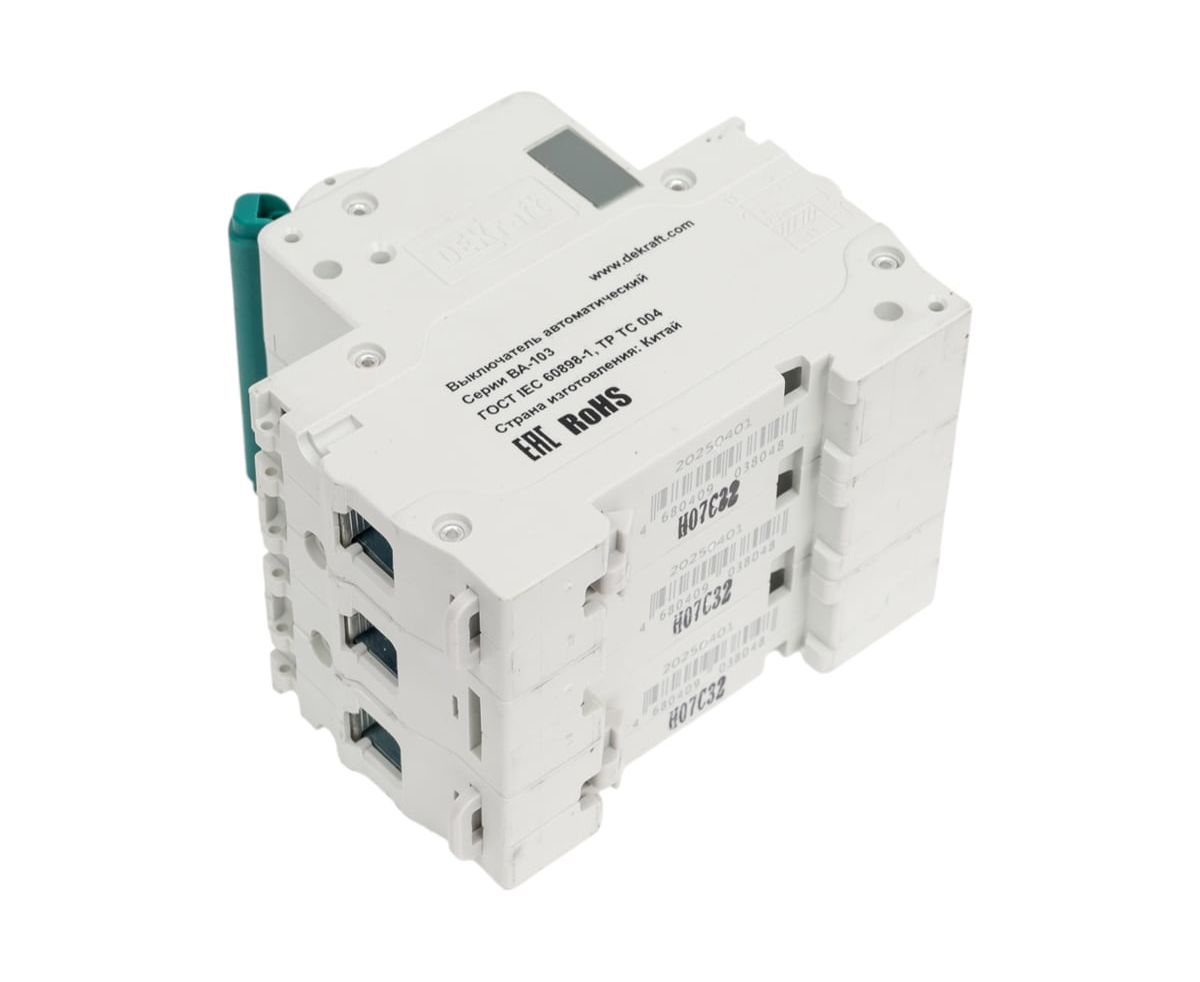

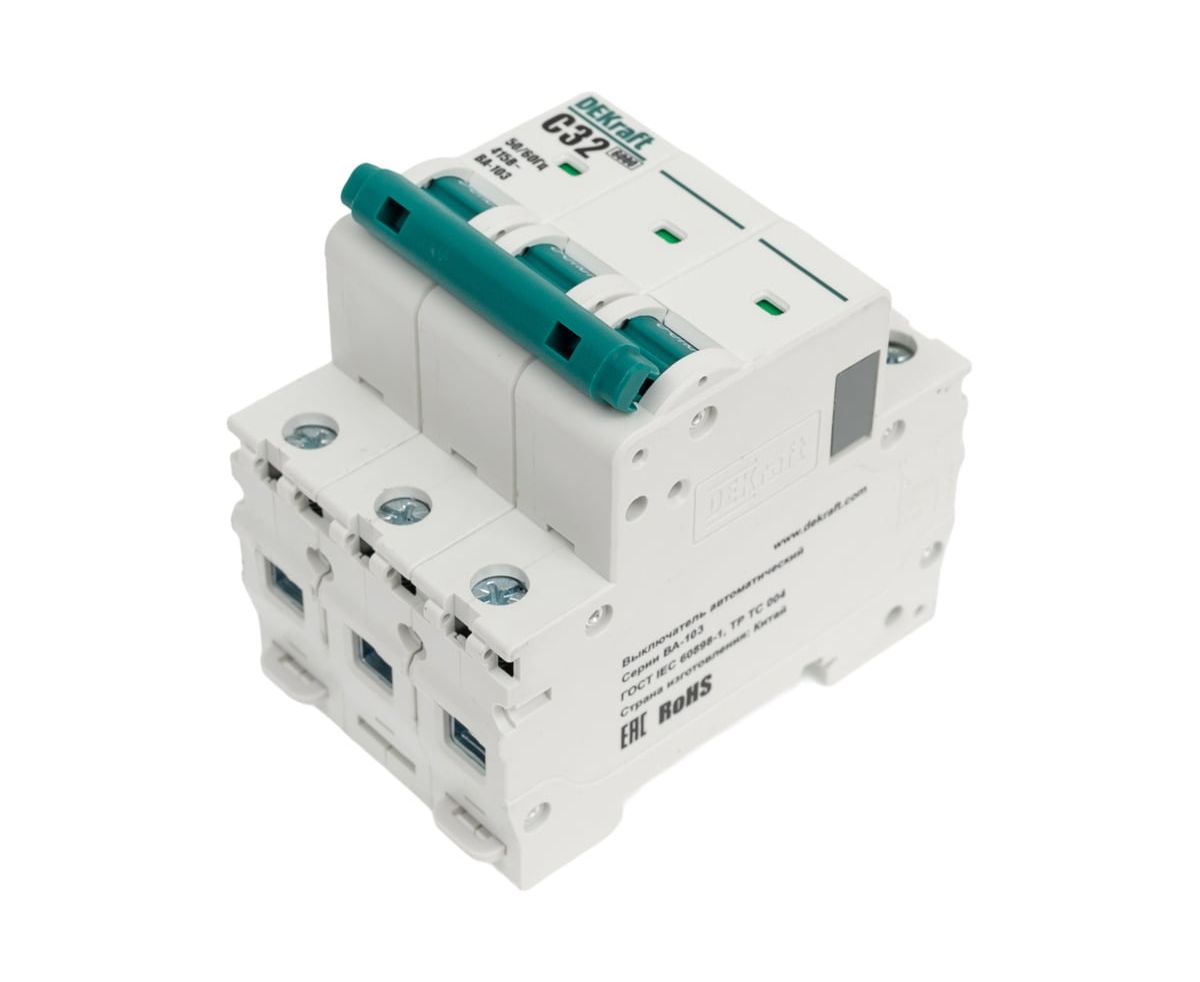

Автоматический выключатель DEKraft ВА-103 (12308DEK) 3 Р, 32 А, хар-ка C, 6 кА

Автоматический выключатель служит для защиты электрических цепей от перегрузок и токов короткого замыкания.

Автоматический выключатель с отключающей способностью 6кА применяется во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.

Технические характеристики

Тип

модульный

Род тока

AC(переменный ток)

Тип монтажа

на DIN-рейку

Номинальное напряжение

415 В

Отключающая способность

6 кА

Климатическое исполнение

УХЛ-3

Степень защиты

IP20

Количество полюсов

3

Тип расцепления

C

Цвет корпуса

белый

Номинальный ток

32 А

Вес нетто

0.31 кг

Высота

80 мм

Ширина

51.3 мм

Глубина

73 мм

Модельный ряд

ВА-103

ГОСТ

ГОСТ IEC 60898-1, ГОСТ IEC 60947-2

Дополнительные характеристики:

Номинальное напряжение изоляции Ui, В - 500

Номинальная частота сети переменного тока - 50 / 60 Гц

Номинальная отключающая способность Icn, А - 6 000

Рабочая отключающая способность Ics, А - 6 000

Механическая износостойкость, циклов В-О, не менее - 25 000

Коммутационная износостойкость, циклов В-О, не менее - 6 000

Номинальное выдерживаемое импульсное напряжение Uimp, кВ - 4

Максимальное сечение подключаемого провода, мм2 - 25

Диапазон рабочих температур, °С - -40 - +60

Преимущества

- Окошко-индикатор состояния контактов

- 5 сплошных монолитных заклепок

- Боковые каналы охлаждения

- Окошко для присоединения аксессуаров

- Простота монтажа

- Широкий диапазон рабочих температур
