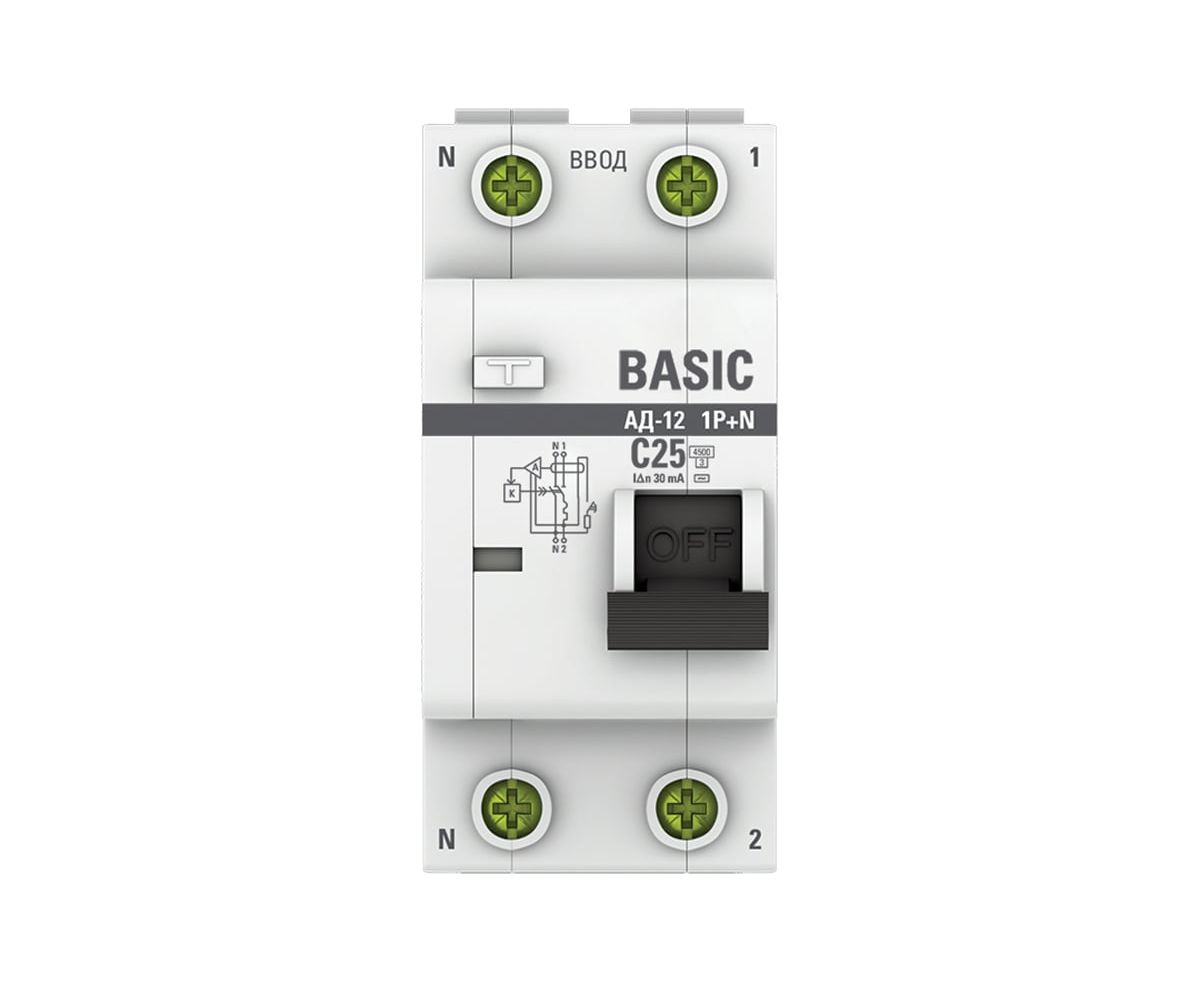

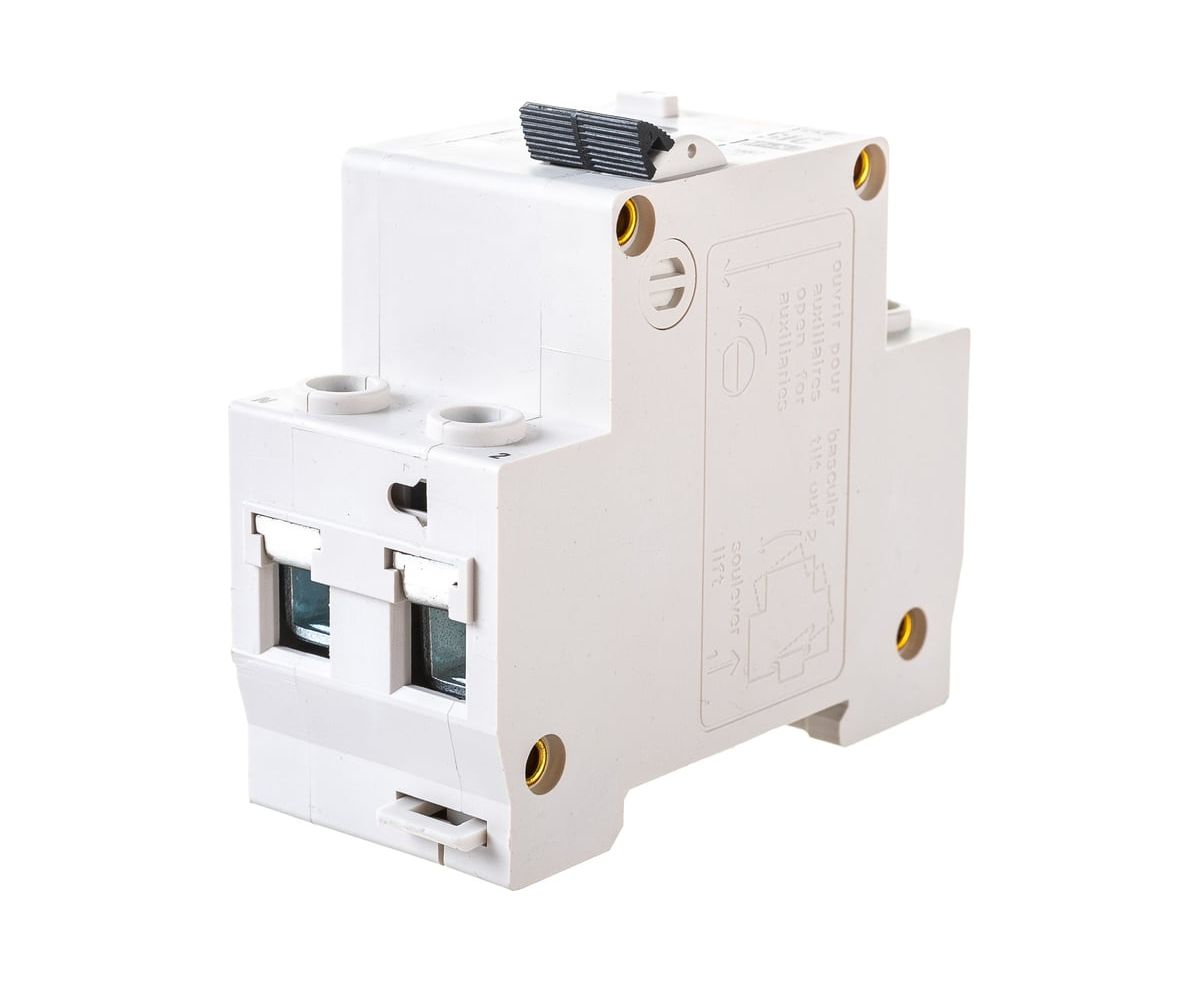

Дифавтомат EKF АД-12 Basic (DA12-25-30-bas) 1P+N 25А 30мА тип АС х-ка C эл. 4,5кА

Выключатели автоматические дифференциального тока (дифавтоматы) АД-12 EKF BASIC – это аппараты, сочетающие функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.

Технические характеристики

Селективный

нет

Тип

модульный

Тип модуля дифференциальной защиты

электронный

Количество модулей

2

Количество полюсов

двухполюсной

Класс токоограничения

3

Номинальное напряжение

220/230 В

Тип расцепления

C

Отключающая способность

4.5 кА

Номинальный ток

25 А

Ток утечки

30 мА

Тип утечки

АС

Степень защиты

IP20

Вес нетто

0.162 кг

Модельный ряд

Basic

Высота

79 мм

Ширина

74 мм

Глубина

36 мм

Климатическое исполнение

УХЛ4

Диапазон рабочих температур

от -25 до +50 °С

ГОСТ

ГОСТ IEC 61009-1

Дополнительные характеристики:

- Предельная коммутационная способность: 4,5 кА

- Коммутационная износостойкость: 4 000 циклов

- Механическая износостойкость: 8 000 циклов

- Сечение подключаемого провода: От 1 до 25 мм2

- Момент затяжки: 2,5 Н м

- Номинальное фазное напряжение частотой 50 Гц, В 240

- Номинальное линейное напряжение частотой 50 Гц, В 415

- Характеристика отключения С

- Тип срабатывания по дифференциальному току АС

- Механизм Электронный

- Количество полюсов 1Р + N

- Расположение нейтрали: С левой стороны

- Степень защиты IP20

- Степень защиты аппарата в модульном шкафу IP40

- Время отключения при номинальном отключающем дифференциальном токе, не более 0,04 сек

- Климатическое исполнение УХЛ4

- Категория применения: А

Преимущества

- Увеличенная твердость винтов

- Удобная установка

- Простое подключение

- Кнопка «тест» на лицевой панели
